BAROsense PBS83M – Barometr cyfrowy – Senseca (Delta OHM)

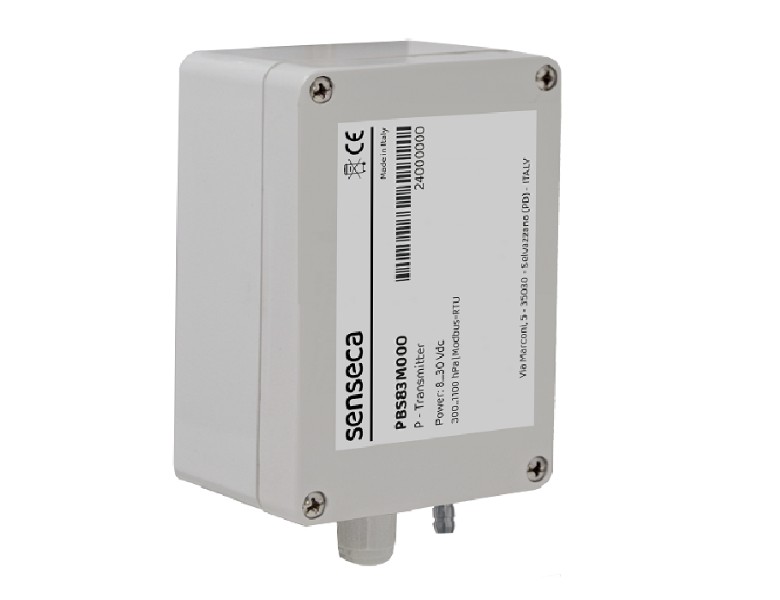

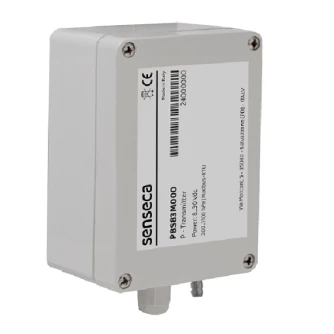

PBS83M... to seria przetworników barometrycznych należących do rodziny BAROsense.
Jest wyposażony w precyzyjny piezorezystywny czujnik ciśnienia ze zintegrowanym czujnikiem temperatury. Pomiary ciśnienia i temperatury są przetwarzane cyfrowo w celu uzyskania wartości wyjściowej ciśnienia skompensowanej w całym zakresie temperatur pracy przetwornika.
Przetwornik posiada cyfrowe wyjście RS485 z protokołem MODBUS-RTU lub protokołem własnym producenta. Opcjonalnie może być dostarczony z dodatkowym wyjściem analogowym, które użytkownik może skonfigurować jako prądowe lub napięciowe za pomocą wewnętrznej zworki.
Wyjście cyfrowe przetwornika umożliwia transmisję pomiarów na duże odległości i łączy przetwornik z sieciami czujników.
Opcjonalnie może być dostarczony z dodatkowym wejściem dla zintegrowanej sondy temperatury i wilgotności względnej. Po podłączeniu zewnętrznej sondy, przetwornik barometryczny oblicza również punkt rosy, wilgotność bezwzględną oraz temperaturę termometru wilgotnego.
Przyjazny dla użytkownika interfejs pozwala na wybór spośród szeregu jednostek pomiarowych konfigurowalnych przez użytkownika. Opcjonalny wyświetlacz LCD jest dostępny w celu natychmiastowego i bezpośredniego odczytu danych.

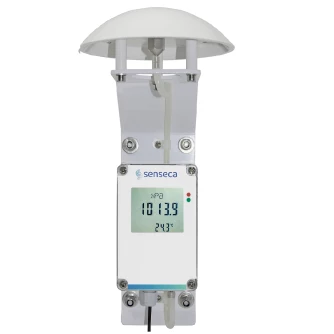

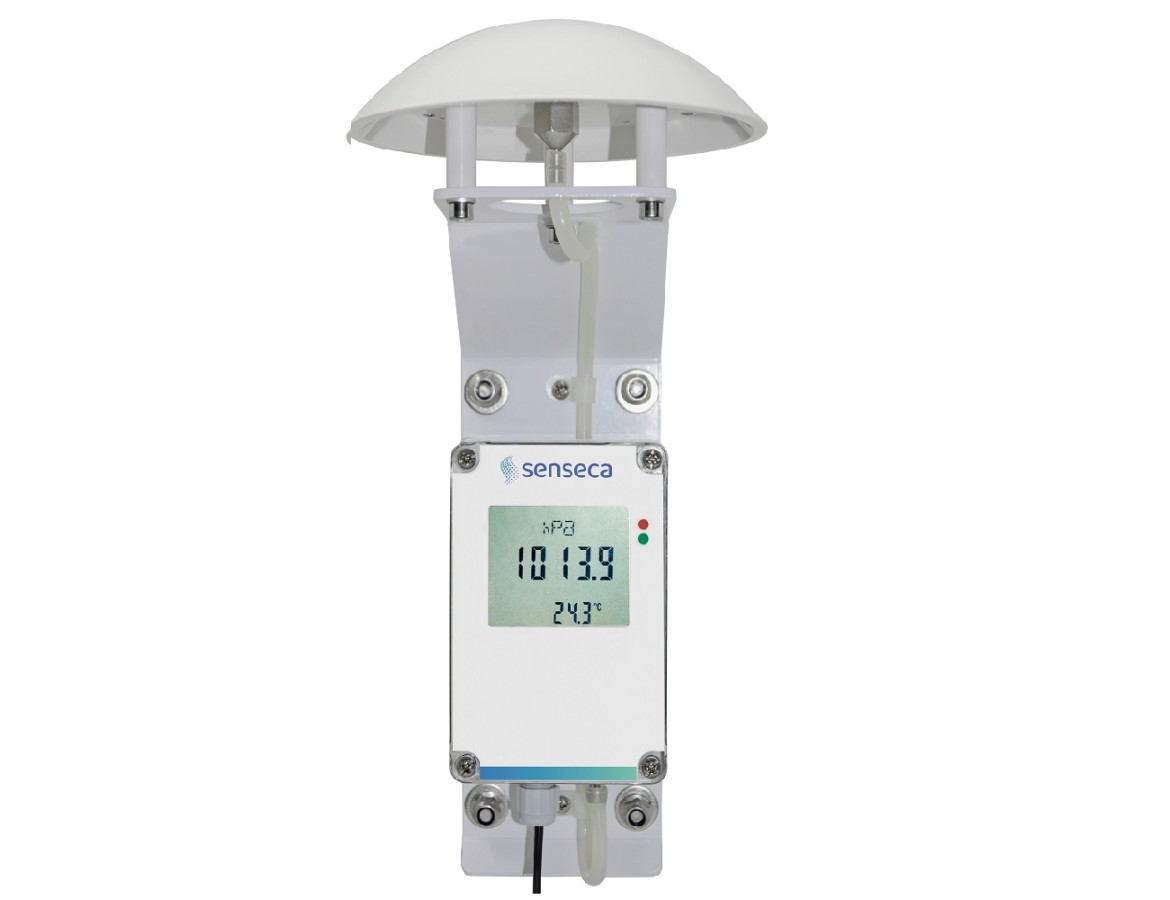

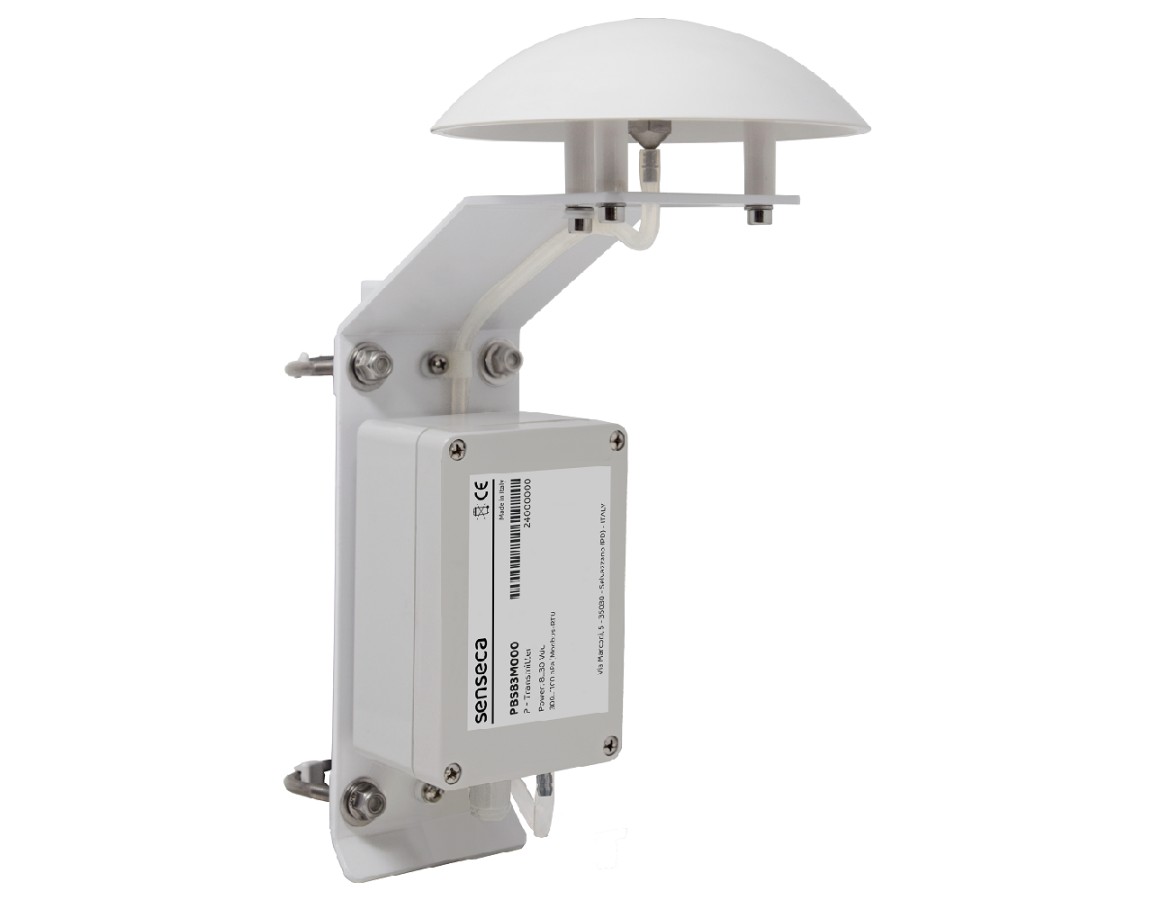

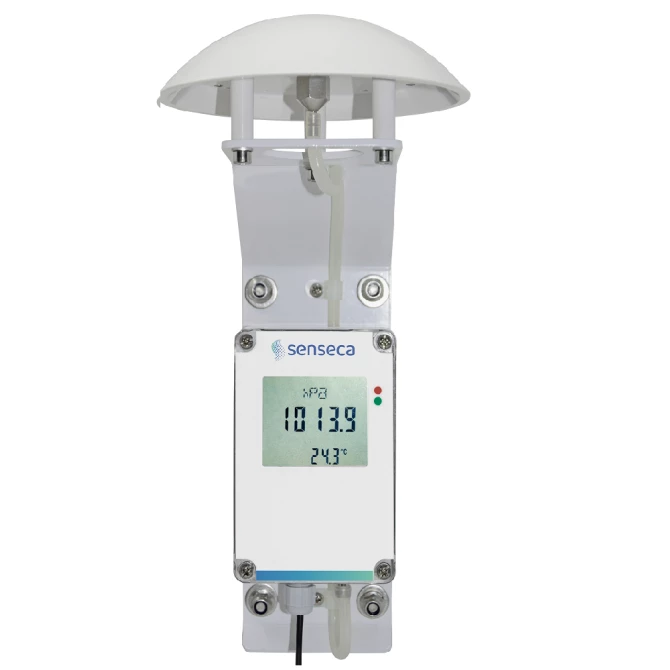

W przypadku instalacji na zewnątrz budynków, opcjonalny port statyczny ze wspornikiem montażowym minimalizuje błędy pomiarowe spowodowane przepływem wiatru, zapewniając wyjątkową dokładność i niezawodność.
Szukasz przetworników barometrycznych wyłącznie z wyjściem analogowym? Zapoznaj się z serią PBS860... i PBS880....
Specyfikacja techniczna
| Parametr | Specyfikacja |
| Wyjście |
RS485 z Modbus-RTU lub protokołem własnym ASCIIOpcjonalne wyjście analogowe, z możliwością wyboru: prądowe (0/4…20 mA) lub napięciowe (0…1 V, 0…5 V lub 0…10 V, w zależności od modelu) |
| Zasilanie |
PBS83M0…: 7…30 VdcPBS83MW…: 8…30 VdcPBS83MX…: 8…30 VdcPBS83MY…: 15…30 Vdc |
| Pobór prądu |
4 mA przy 24 Vdc (+ prąd wyjściowy, jeśli używane jest wyjście prądowe) |
| Podłączenie |
Wewnętrzna śrubowa listwa zaciskowa / dławnica kablowa PG7 dla zasilania i wyjściaOpcjonalne złącze M12 dla zewnętrznej sondy T/RH (temperatury/wilgotności) |
| Warunki pracy |
-40…+60 °C (-20…+60 °C z wyświetlaczem LCD)0…100% RH (wilgotności względnej) |
| Kompatybilne media |
Powietrze i suche gazy |
| Materiał |
Przetwornik: poliwęglan, przyłącze ciśnieniowe z mosiądzu niklowanegoPort statyczny (opcja): tworzywo ASAWspornik montażowy (opcja): stop aluminium |
| Wymiary obudowy |
120 x 80 x 55 mm |
| Waga |
ok. 250 g (+ ok. 570 g w przypadku portu statycznego) |
| Stopień ochrony | IP 65 |
Specyfikacje pomiarowe - Ciśnienie barometryczne
| Parametr | Specyfikacja |
| Czujnik |
Piezorezystywny |
| Zakres pomiarowy |
300…1100 hPaKonfigurowalny dla wyjścia analogowego (domyślnie 600…1100 hPa) |
| Rozdzielczość |
0.1 dla wyświetlacza0.01 dla wyjścia cyfrowego |
| Dokładność |
± 0.5 hPa (700…1100 hPa) przy 20 °C± 1 hPa (500…1100 hPa) / ± 1.5 hPa (300…500 hPa) przy T=(0…60 °C)± 0.5 hPa przy 20 °C |
| Stabilność długoterminowa | < ±1 hPa/rok |
Wilgotność względna (tylko dla modelu PBS83M z zewnętrzną sondą)
| Parametr | Specyfikacja |
| Czujnik |
Pojemnościowy |
| Zakres pomiarowy |
0…100 %RH (wilgotności względnej) |
| Rozdzielczość | 0.1% |
| Dokładność |
± 2.5% (0…85%)± 3.5% (85…100%) przy T=23 °C |
| Dryft temperaturowy |
0.05%/K (w zakresie 0…60 °C) |
| Temperatura pracy czujnika |
-40…+105 °C(Maksymalna wilgotność względna = [100-2*(T-80)] przy T=80…105 °C) |
| Czas reakcji T63 |
< 4 s (przy prędkości powietrza = 2 m/s, bez filtra) |
| Stabilność długoterminowa |
< 1%/rok (przy 23 °C i 30…70 %RH) |
Temperatura (tylko dla modelu PBS83M z zewnętrzną sondą)
| Parametr | Specyfikacja |
| Czujnik |
PTAT zintegrowany w module wilgotności |
| Zakres pomiarowy | -40…+105 °C |
| Rozdzielczość | 0.1 °C |
| Dokładność |
± 0.2 °C w zakresie 0…+60 °C± (0.2 – 0.05 * T) °C w zakresie T=-40…0 °C± [0.2 + 0.032 * (T-60)] °C w zakresie T=+60…+105 °C |
| Stabilność długoterminowa | 0.05 °C/rok |
